[GH節點教學]Orient的使用方法


原理解釋:

今天要來介紹Orient節點的使用方法,首先我們先來看看Orient在Google上的翻譯

align or position (something) relative to the points of a compass or other specified positions.

簡單來說,我們就是把某個東西或物件,依照所在物件原始座標系相對位置方向,把它對齊後放置到新的座標系去,只用文字說明還是相當不容易理解,因此我們可以利用下方的動畫來解釋。


從下方的動畫我們可以看出,我們原本有個在XY平面上任意繪製的五邊形,所以我們的原始座標 (source plane) 就是XY平面,而我們的目標平面 (target plane) 則是空間中某一個桿件的端點的垂直面,因此我們就可以利用Orient將五邊形依照它在原始座標系的相對位置把它放到新座標系中。



上面描述的這個過程其實跟我們工程製圖放樣的原理是一樣的,我們可以把圖紙視為原始座標系,而實際工程的位置視為新的座標系,所以在放樣施工之前我們必須先做基本的量測找出基準點方向,才能夠正確的施工。


如何呼叫


Orient節點被歸類在Transform->Euclidean底下,可以直接雙擊左鍵搜尋「Orient」呼叫。



如何使用


練習檔可點此連結下載

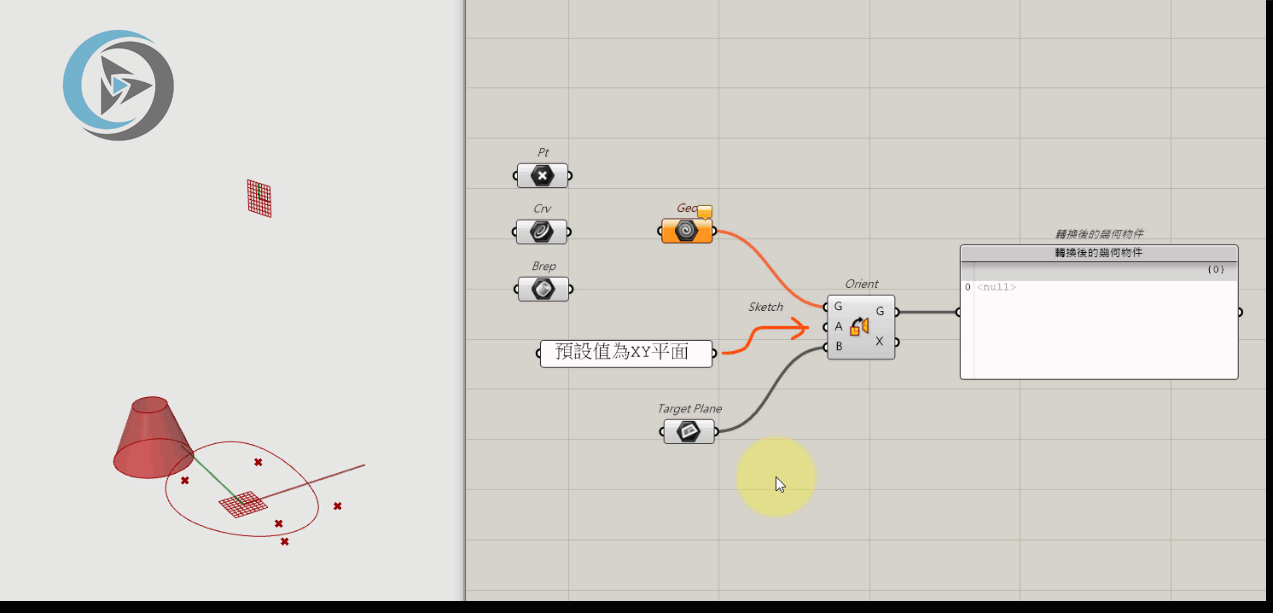

從上圖我們可以看出Orient需要3個Input才能夠正確運作,其中:

G:幾何物件,可以是任何的物件

A:原始座標平面,若沒連接任何值則為XY平面

B:目標平面,若連接的是,則會使用依此點座標為原點而產生的XY平面



實際Demo
